Seat Altea XL 2010 Manual do proprietário (in Portuguese)

Verificação e reposição dos níveis249
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
ATENÇÃO!
Os trabalhos que se efectuam no motor ou no compartimento do motor
devem ser efectuados com precaução.•Antes de realizar quaisquer trabalhos no compartimento do motor,
tenha em conta as respectivas recomendações ⇒página 239.Cuidado!
•Nunca misturar anticongelante do radiador nem outros aditivos com a
água do lava-vidros.•Utilize unicamente produtos limpa-vidros de qualidade reconhecida, com
a quantidade de água indicada pelo fabricante. Se se utilizarem outros
produtos ou soluções de sabão podem-se entupir as minúsculas aberturas
dos ejectores do esguicho, em forma de leque.

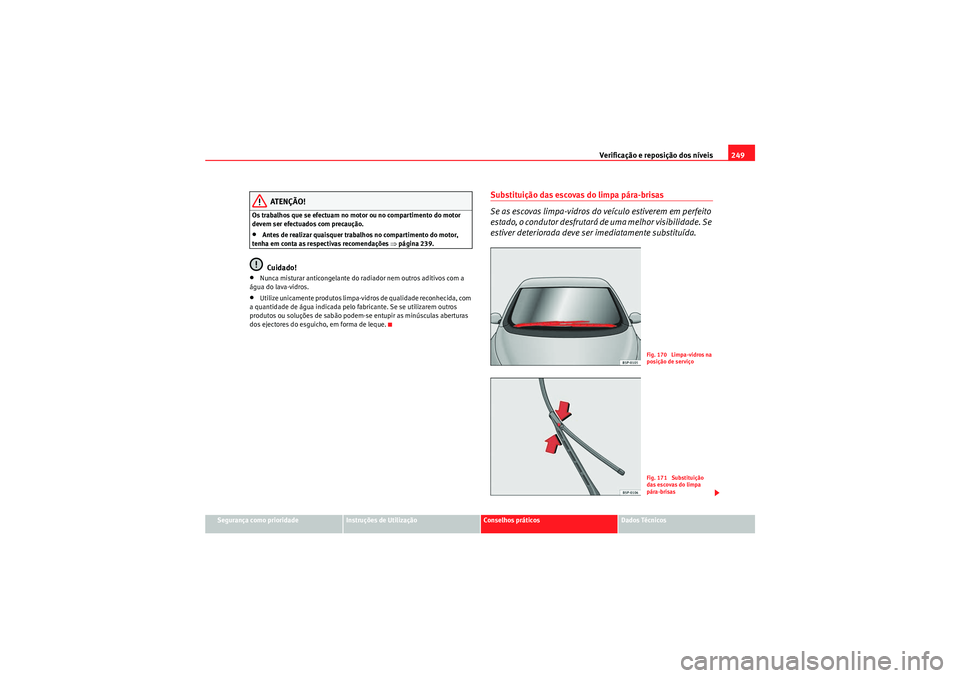

Substituição das escovas do limpa pára-brisas
Se as escovas limpa-vidros do veículo estiverem em perfeito
estado, o condutor desfrutará de uma melhor visibilidade. Se
estiver deteriorada deve se r imediatamente substituída.
Fig. 170 Limpa-vidros na
posição de serviçoFig. 171 Substituição
das escovas do limpa
pára-brisas
AlteaXL_PT.book Seite 249 Montag, 7. September 2009 3:55 15

Verificação e reposição dos níveis
250

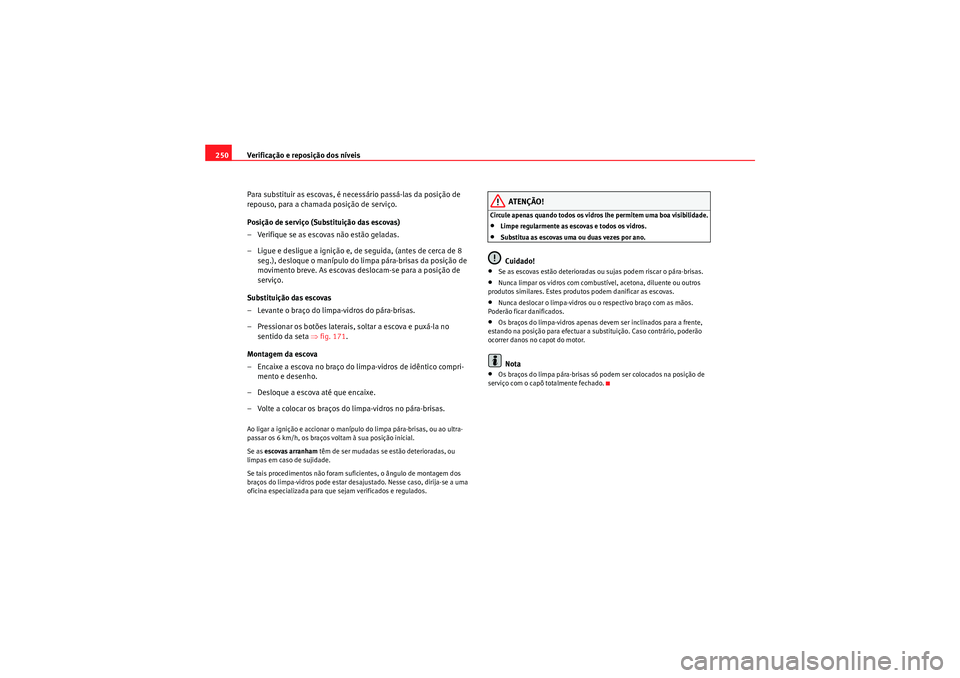

Para substituir as escovas, é ne cessário passá-las da posição de
repouso, para a chamada posição de serviço.
Posição de serviço (Substituição das escovas)
– Verifique se as escovas não estão geladas.
– Ligue e desligue a ignição e, de seguida, (antes de cerca de 8
seg.), desloque o manípulo do limpa pára-brisas da posição de
movimento breve. As escovas deslocam-se para a posição de
serviço.
Substituição das escovas
– Levante o braço do limpa-vidros do pára-brisas.
– Pressionar os botões laterais, soltar a escova e puxá-la no sentido da seta ⇒fig. 171 .
Montagem da escova
– Encaixe a escova no braço do limpa-vidros de idêntico compri- mento e desenho.
– Desloque a escova até que encaixe.
– Volte a colocar os braços do limpa-vidros no pára-brisas.Ao ligar a ignição e accionar o manípulo do limpa pára-brisas, ou ao ultra-
passar os 6 km/h, os braços voltam à sua posição inicial.
Se as escovas arranham têm de ser mudadas se estão deterioradas, ou
limpas em caso de sujidade.
Se tais procedimentos não foram suficientes, o ângulo de montagem dos
braços do limpa-vidros pode estar desajustado. Nesse caso, dirija-se a uma
oficina especializada para que sejam verificados e regulados.
ATENÇÃO!
Circule apenas quando todos os vidros lhe permitem uma boa visibilidade.•Limpe regularmente as escovas e todos os vidros.•Substitua as escovas uma ou duas vezes por ano.Cuidado!
•Se as escovas estão deterioradas ou sujas podem riscar o pára-brisas.•Nunca limpar os vidros com combustível, acetona, diluente ou outros
produtos similares. Estes produtos podem danificar as escovas.•Nunca deslocar o limpa-vidros ou o respectivo braço com as mãos.
Poderão ficar danificados.•Os braços do limpa-vidros apenas devem ser inclinados para a frente,
estando na posição para efectuar a substituição. Caso contrário, poderão
ocorrer danos no capot do motor.Nota
•Os braços do limpa pára-brisas só podem ser colocados na posição de
serviço com o capô totalmente fechado.
AlteaXL_PT.book Seite 250 Montag, 7. September 2009 3:55 15

Verificação e reposição dos níveis251
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

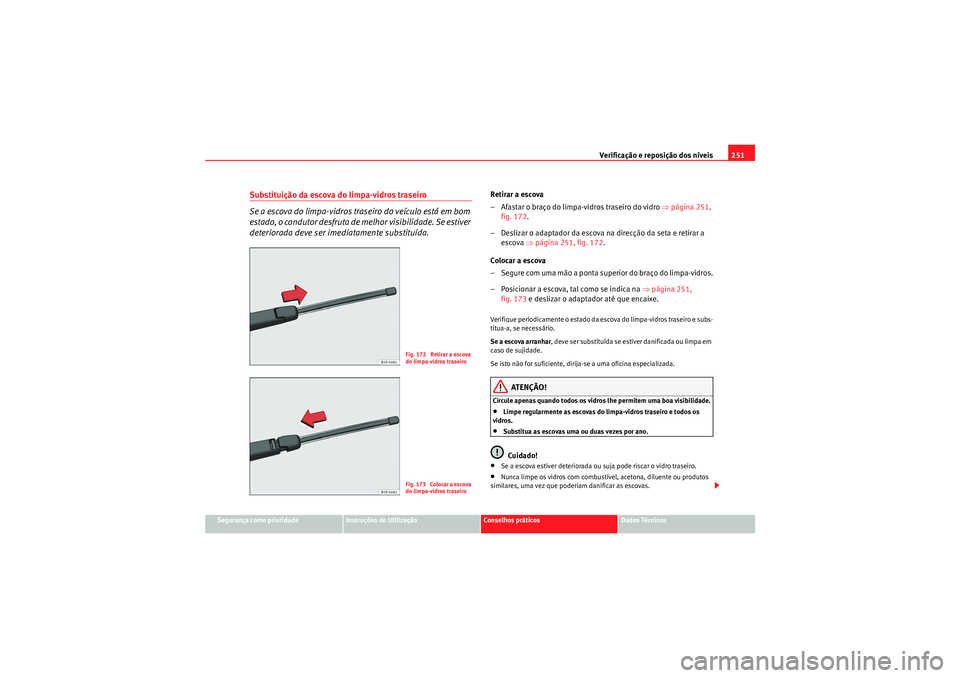

Substituição da escova do limpa-vidros traseiro
Se a escova do limpa-vidros traseiro do veículo está em bom
estado, o condutor desfruta de melhor visibilidade. Se estiver
deteriorada deve ser imediatamente substituída.
Retirar a escova
– Afastar o braço do limpa-vidros traseiro do vidro ⇒página 251,
fig. 172 .
– Deslizar o adaptador da escova na direcção da seta e retirar a escova ⇒página 251, fig. 172 .
Colocar a escova
– Segure com uma mão a ponta superior do braço do limpa-vidros.
– Posicionar a escova, tal como se indica na ⇒página 251,
fig. 173 e deslizar o adaptador até que encaixe.Verifique periodicamente o estado da escova do limpa-vidros traseiro e subs-
titua-a, se necessário.
Se a escova arranhar , deve ser substituída se estiver danificada ou limpa em
caso de sujidade.
Se isto não for suficiente, dirija-se a uma oficina especializada.
ATENÇÃO!
Circule apenas quando todos os vidros lhe permitem uma boa visibilidade.•Limpe regularmente as escovas do limpa-vidros traseiro e todos os
vidros.•Substitua as escovas uma ou duas vezes por ano.Cuidado!
•Se a escova estiver deteriorada ou suja pode riscar o vidro traseiro.•Nunca limpe os vidros com combustível, acetona, diluente ou produtos
similares, uma vez que poderiam danificar as escovas.
Fig. 172 Retirar a escova
do limpa-vidros traseiroFig. 173 Colocar a escova
do limpa-vidros traseiro
AlteaXL_PT.book Seite 251 Montag, 7. September 2009 3:55 15

Verificação e reposição dos níveis

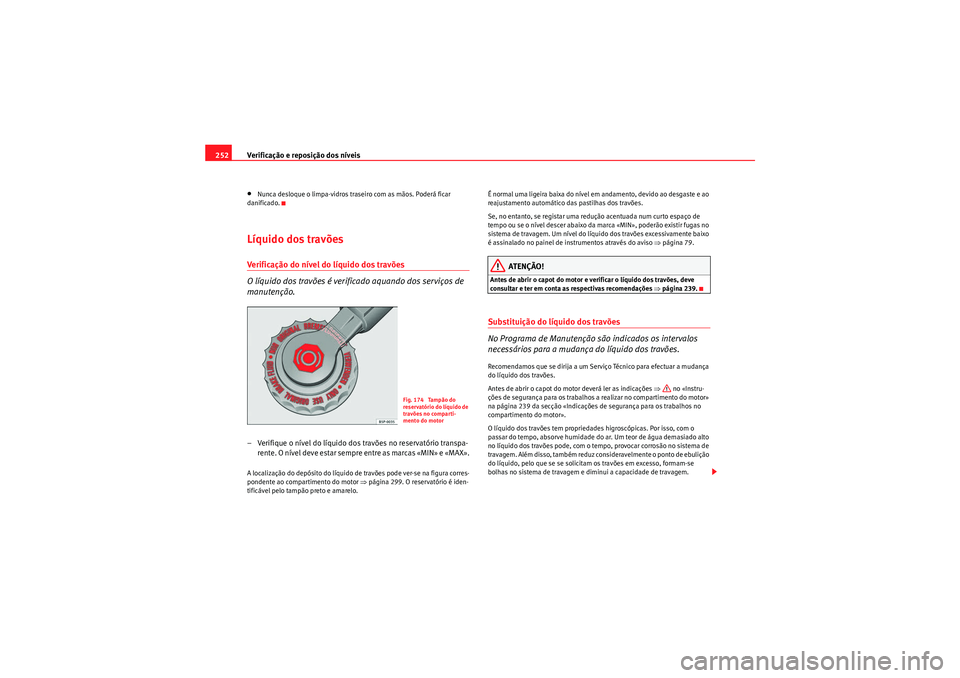

252•Nunca desloque o limpa-vidros traseiro com as mãos. Poderá ficar
danificado.Líquido dos travõesVerificação do nível do líquido dos travões
O líquido dos travões é verificado aquando dos serviços de
manutenção.– Verifique o nível do líquido dos travões no reservatório transpa- rente. O nível deve estar sempre entre as marcas «MIN» e «MAX».A localização do depósito do líquido de travões pode ver-se na figura corres-
pondente ao compartimento do motor ⇒página 299. O reservatório é iden-
tificável pelo tampão preto e amarelo. É normal uma ligeira baixa do nível em andamento, devido ao desgaste e ao
reajustamento automático das pastilhas dos travões.
Se, no entanto, se registar uma redução acentuada num curto espaço de
tempo ou se o nível descer abaixo da marca «MIN», poderão existir fugas no
sistema de travagem. Um nível do líquido dos travões excessivamente baixo
é assinalado no painel de instrumentos através do aviso
⇒página 79.
ATENÇÃO!
Antes de abrir o capot do motor e verificar o líquido dos travões, deve
consultar e ter em conta as respectivas recomendações ⇒página 239.Substituição do líquido dos travões
No Programa de Manutenção são indicados os intervalos
necessários para a mudança do líquido dos travões.Recomendamos que se dirija a um Serviço Técnico para efectuar a mudança
do líquido dos travões.
Antes de abrir o capot do motor deverá ler as indicações ⇒ no «Instru-
ções de segurança para os trabalhos a realizar no compartimento do motor»
na página 239 da secção «Indicações de segurança para os trabalhos no
compartimento do motor».
O líquido dos travões tem propriedades higroscópicas. Por isso, com o
passar do tempo, absorve humidade do ar. Um teor de água demasiado alto
no líquido dos travões pode, com o tempo, provocar corrosão no sistema de
travagem. Além disso, também reduz consideravelmente o ponto de ebulição
do líquido, pelo que se se solicitam os travões em excesso, formam-se
bolhas no sistema de travagem e diminui a capacidade de travagem.
Fig. 174 Tampão do
reservatório do líquido de
travões no comparti-
mento do motor
AlteaXL_PT.book Seite 252 Montag, 7. September 2009 3:55 15

Verificação e reposição dos níveis253
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

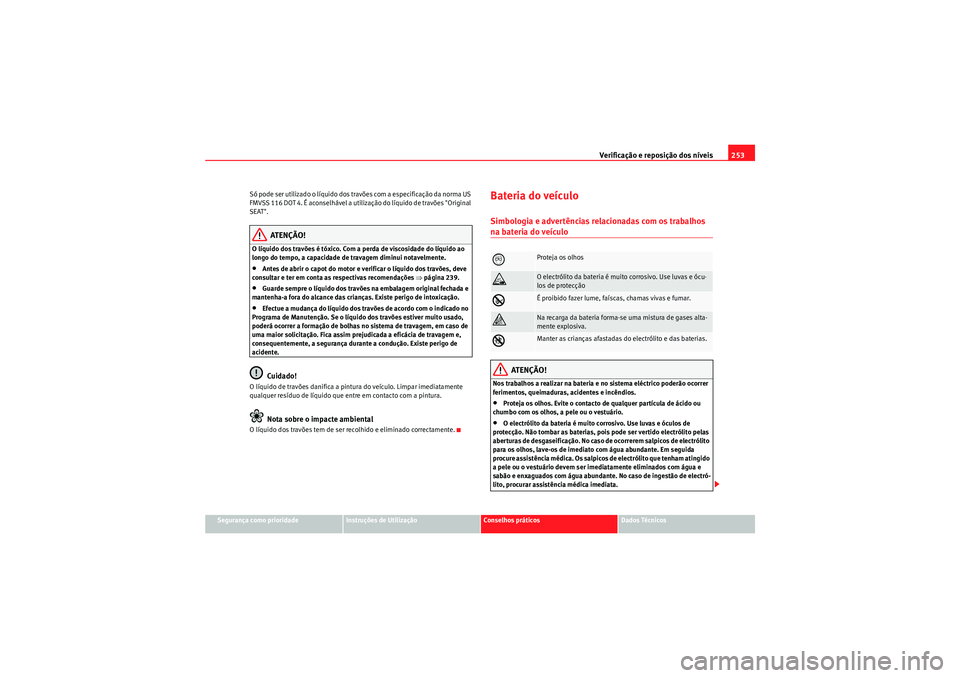

Só pode ser utilizado o líquido dos travões com a especificação da norma US
FMVSS 116 DOT 4. É aconselhável a utilização do líquido de travões "Original
SEAT".
ATENÇÃO!
O líquido dos travões é tóxico. Com a perda de viscosidade do líquido ao
longo do tempo, a capacidade de travagem diminui notavelmente.•Antes de abrir o capot do motor e verificar o líquido dos travões, deve
consultar e ter em conta as respectivas recomendações ⇒página 239.•Guarde sempre o líquido dos travões na embalagem original fechada e
mantenha-a fora do alcance das crianças. Existe perigo de intoxicação.•Efectue a mudança do líquido dos travões de acordo com o indicado no
Programa de Manutenção. Se o líquido dos travões estiver muito usado,
poderá ocorrer a formação de bolhas no sistema de travagem, em caso de
uma maior solicitação. Fica assim prejudicada a eficácia de travagem e,
consequentemente, a segurança durante a condução. Existe perigo de
acidente.Cuidado!
O líquido de travões danifica a pintura do veículo. Limpar imediatamente
qualquer resíduo de líquido que entre em contacto com a pintura.
Nota sobre o impacte ambiental
O líquido dos travões tem de ser recolhido e eliminado correctamente.
Bateria do veículoSimbologia e advertências relacionadas com os trabalhos na bateria do veículo
ATENÇÃO!
Nos trabalhos a realizar na bateria e no sistema eléctrico poderão ocorrer
ferimentos, queimaduras, acidentes e incêndios.•Proteja os olhos. Evite o contacto de qualquer partícula de ácido ou
chumbo com os olhos, a pele ou o vestuário.•O electrólito da bateria é muito corrosivo. Use luvas e óculos de
protecção. Não tombar as baterias, pois pode ser vertido electrólito pelas
aberturas de desgaseificação. No caso de ocorrerem salpicos de electrólito
para os olhos, lave-os de imediato com água abundante. Em seguida
procure assistência médica. Os salpicos de electrólito que tenham atingido
a pele ou o vestuário devem ser imediatamente eliminados com água e
sabão e enxaguados com água abundante. No caso de ingestão de electró-
lito, procurar assistência médica imediata.
Proteja os olhos

O electrólito da bateria é muito corrosivo. Use luvas e ócu-
los de protecção

É proibido fazer lume, faíscas, chamas vivas e fumar.

Na recarga da bateria forma-se uma mistura de gases alta-
mente explosiva.

Manter as crianças afastadas do electrólito e das baterias.
AlteaXL_PT.book Seite 253 Montag, 7. September 2009 3:55 15

Verificação e reposição dos níveis
254•É proibido fazer lume, faíscas, chamas vivas e fumar. Evite a produção
de faíscas ao trabalhar com cabos e dispositivos eléctricos ou por descarga
electroestática. Nunca curto-circuitar os terminais da bateria. As faíscas
com carga energética podem causar danos.•Na recarga da bateria forma-se uma mistura de gases altamente explo-
siva. Carregue a bateria apenas em espaços bem ventilados.•Mantenha a bateria e o electrólito fora do alcance das crianças.•Antes de realizar qualquer trabalho no sistema eléctrico, desligue o
motor, a ignição e todos os equipamentos consumidores de energia.
Desligue o cabo do pólo negativo da bateria. Em caso de substituição de
apenas uma lâmpada, basta desligá-la.•Antes de desligar a bateria, desactivar o alarme anti-roubo, destran-
cando o veículo. De contrário, o alarme é disparado.•Ao desligar a bateria da rede de bordo, desligue primeiro o cabo do pólo
negativo e depois o do positivo.•Antes de voltar a ligar a bateria, desligue todos os equipamentos
consumidores de energia. Ligue primeiro o cabo do pólo positivo e depois
o do negativo. Nunca trocar os cabos, sob pena de ficarem queimados.•Nunca recarregue uma bateria congelada ou recém descongelada –
perigo de explosão e lesões! Substituir sempre uma bateria que tenha
congelado. Uma bateria descarregada pode até congelar com temperaturas
próximas dos 0°C.•Tenha sempre o cuidado de assegurar que o tubo de desgaseificação
está fixo à bateria.•Não utilize baterias que estejam danificadas. Existe perigo de
explosão. Substitua de imediato as baterias danificadas.
Cuidado!
•A bateria do veículo nunca deve ser desligada com a ignição ligada nem
com o motor em funcionamento, pois isso poderia danificar a instalação eléc-
trica e os componentes electrónicos.•Não deve expor a bateria por um período muito prolongado à luz solar, a
fim de proteger a carcaça da bateria dos raios ultravioleta.•Se no Inverno, o veículo ficar imobilizado durante um longo período,
deverá proteger a bateria, para que esta não «congele» e fique inutilizada.Verificação do nível do electrólito da bateria
O nível do electrólito da bateria deve ser controlado regular-
mente nos países de clima quente e no caso de baterias
antigas, quando a quilometragem média é elevada.– Abrir o capot do motor e em seguida levantar a cobertura que protege a parte dianteira da bateria ⇒ no «Instruções de
segurança para os trabalhos a realizar no compartimento do
motor» na página 239 ⇒ no «Simbologia e advertências
relacionadas com os trabalhos na bateria do veículo» na
página 253.
– Verifique o indicador de cor na janela de inspecção, na parte superior da bateria.
– Se vir bolhas de ar na janela de inspecção, aplique toques ligeiros com os nós dos dedos, para que desapareçam.Poderá ver a localização da bateria na figura respectiva ao compartimento do
motor ⇒página 299.
ATENÇÃO! Continuação
AlteaXL_PT.book Seite 254 Montag, 7. September 2009 3:55 15

Verificação e reposição dos níveis255
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

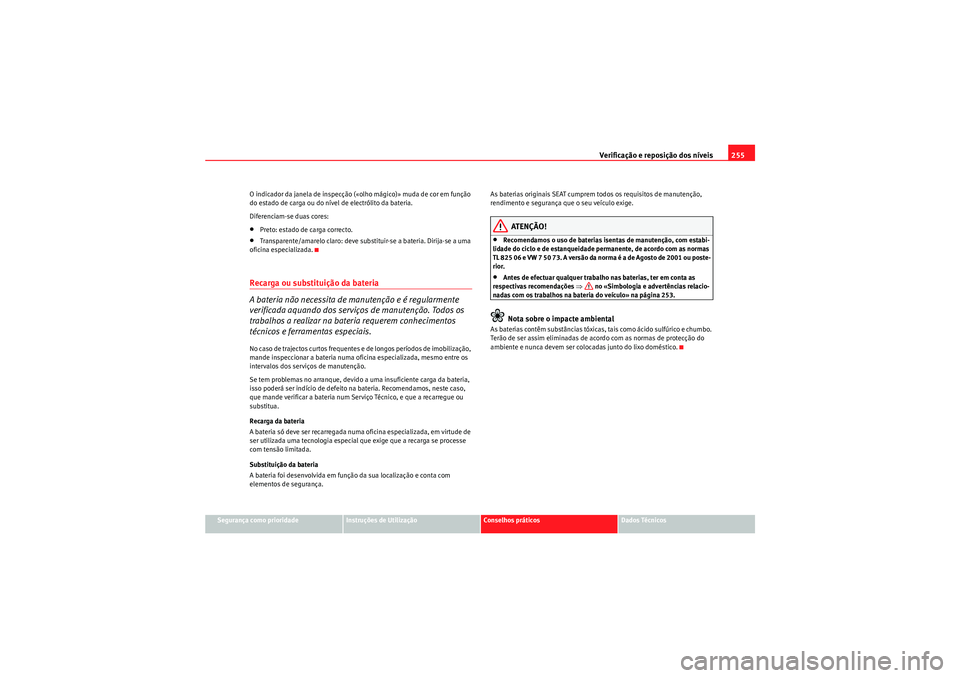

O indicador da janela de inspecção («olho mágico)» muda de cor em função
do estado de carga ou do nível de electrólito da bateria.
Diferenciam-se duas cores:
•Preto: estado de carga correcto.•Transparente/amarelo claro: deve substituir-se a bateria. Dirija-se a uma
oficina especializada.Recarga ou substituição da bateria
A bateria não necessita de manutenção e é regularmente
verificada aquando dos serviços de manutenção. Todos os
trabalhos a realizar na bateria requerem conhecimentos
técnicos e ferramentas especiais.N o caso de tra je ctos cur tos fr eq ue ntes e d e longos pe r ío d os d e im obili zaç ão,
mande inspeccionar a bateria numa oficina especializada, mesmo entre os
intervalos dos serviços de manutenção.
Se tem problemas no arranque, devido a uma insuficiente carga da bateria,
isso poderá ser indício de defeito na bateria. Recomendamos, neste caso,
que mande verificar a bateria num Serviço Técnico, e que a recarregue ou
substitua.
Recarga da bateria
A bateria só deve ser recarregada numa oficina especializada, em virtude de
ser utilizada uma tecnologia especial que exige que a recarga se processe
com tensão limitada.
Substituição da bateria
A bateria foi desenvolvida em função da sua localização e conta com
elementos de segurança. As baterias originais SEAT cumprem todos os requisitos de manutenção,
rendimento e segurança que o seu veículo exige.
ATENÇÃO!
•Recomendamos o uso de baterias isentas de manutenção, com estabi-
lidade do ciclo e de estanqueidade permanente, de acordo com as normas
TL 825 06 e VW 7 50 73. A versão da norma é a de Agosto de 2001 ou poste-
rior.•Antes de efectuar qualquer trabalho nas baterias, ter em conta as
respectivas recomendações ⇒ no «Simbologia e advertências relacio-
nadas com os trabalhos na bateria do veículo» na página 253.Nota sobre o impacte ambiental
As baterias contêm substâncias tóxicas, tais como ácido sulfúrico e chumbo.
Terão de ser assim eliminadas de acordo com as normas de protecção do
ambiente e nunca devem ser colocadas junto do lixo doméstico.
AlteaXL_PT.book Seite 255 Montag, 7. September 2009 3:55 15

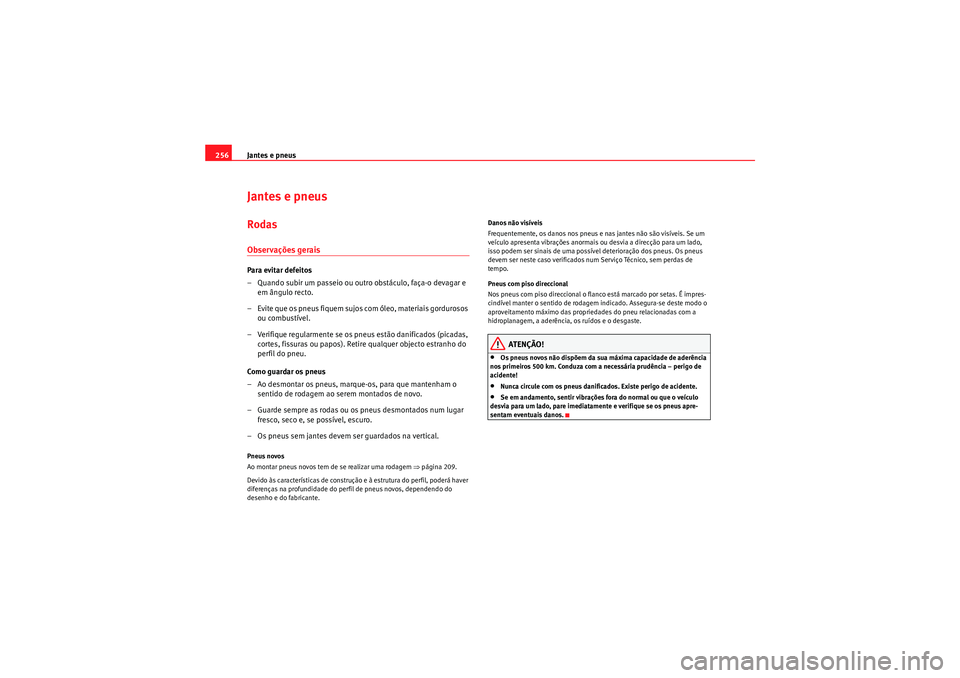

Jantes e pneus
256Jantes e pneusRodasObservações geraisPara evitar defeitos
– Quando subir um passeio ou outro obstáculo, faça-o devagar e
em ângulo recto.
– Evite que os pneus fiquem sujos com óleo, materiais gordurosos ou combustível.
– Verifique regularmente se os pneus estão danificados (picadas, cortes, fissuras ou papos). Retire qualquer objecto estranho do
perfil do pneu.
Como guardar os pneus
– Ao desmontar os pneus, marque-os, para que mantenham o sentido de rodagem ao serem montados de novo.
– Guarde sempre as rodas ou os pneus desmontados num lugar fresco, seco e, se possível, escuro.
– Os pneus sem jantes devem ser guardados na vertical.Pneus novos
Ao montar pneus novos tem de se realizar uma rodagem ⇒página 209.
Devido às características de construção e à estrutura do perfil, poderá haver
diferenças na profundidade do perfil de pneus novos, dependendo do
desenho e do fabricante. Danos não visíveis
Frequentemente, os danos nos pneus e nas jantes não são visíveis. Se um
veículo apresenta vibrações anormais ou desvia a direcção para um lado,
isso podem ser sinais de uma possível deterioração dos pneus. Os pneus
devem ser neste caso verificados num Serviço Técnico, sem perdas de
tempo.
Pneus com piso direccional
Nos pneus com piso direccional o flanco está marcado por setas. É impres-
cindível manter o sentido de rodagem indicado. Assegura-se deste modo o
aproveitamento máximo das propriedades do pneu relacionadas com a
hidroplanagem, a aderência, os ruídos e o desgaste.
ATENÇÃO!
•Os pneus novos não dispõem da sua máxima capacidade de aderência
nos primeiros 500 km. Conduza com a necessária prudência – perigo de
acidente!•Nunca circule com os pneus danificados. Existe perigo de acidente.•Se em andamento, sentir vibrações fora do normal ou que o veículo
desvia para um lado, pare imediatamente e verifique se os pneus apre-
sentam eventuais danos.
AlteaXL_PT.book Seite 256 Montag, 7. September 2009 3:55 15

Jantes e pneus257
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

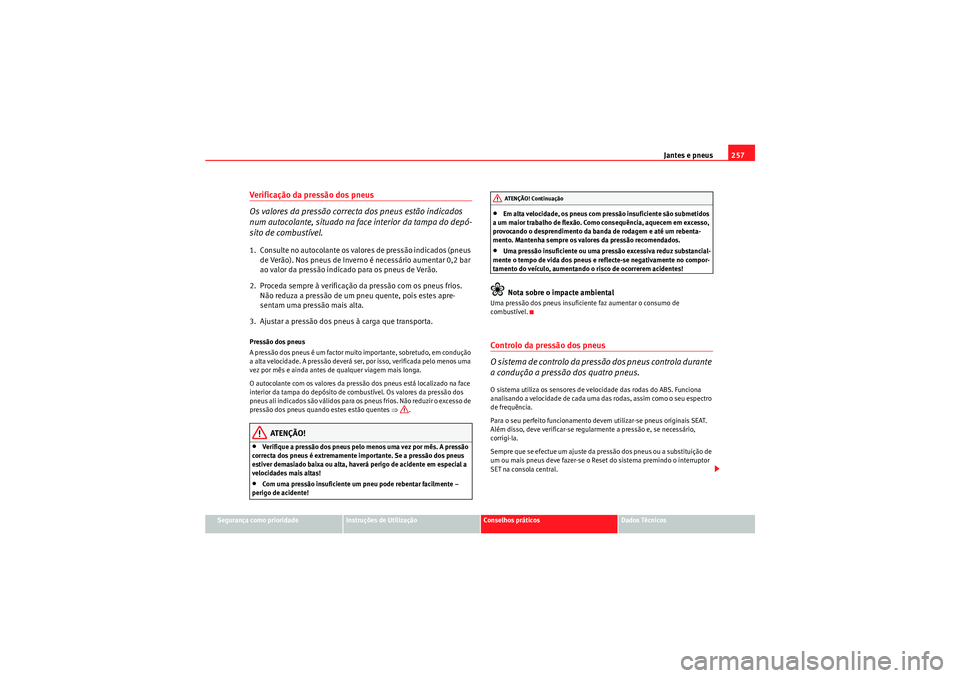

Verificação da pressão dos pneus
Os valores da pressão correcta dos pneus estão indicados
num autocolante, situado na face interior da tampa do depó-
sito de combustível.1. Consulte no autocolante os valores de pressão indicados (pneus
de Verão). Nos pneus de Inverno é necessário aumentar 0,2 bar
ao valor da pressão indicado para os pneus de Verão.
2. Proceda sempre à verificação da pressão com os pneus frios. Não reduza a pressão de um pn eu quente, pois estes apre-
sentam uma pressão mais alta.
3. Ajustar a pressão dos pneus à carga que transporta.Pressão dos pneus
A pressão dos pneus é um factor muito importante, sobretudo, em condução
a alta velocidade. A pressão deverá ser, por isso, verificada pelo menos uma
vez por mês e ainda antes de qualquer viagem mais longa.
O autocolante com os valores da pressão dos pneus está localizado na face
interior da tampa do depósito de combustível. Os valores da pressão dos
pneus ali indicados são válidos para os pneus frios. Não reduzir o excesso de
pressão dos pneus quando estes estão quentes ⇒.
ATENÇÃO!
•Verifique a pressão dos pneus pelo menos uma vez por mês. A pressão
correcta dos pneus é extremamente importante. Se a pressão dos pneus
estiver demasiado baixa ou alta, haverá perigo de acidente em especial a
velocidades mais altas!•Com uma pressão insuficiente um pneu pode rebentar facilmente –
perigo de acidente!
•Em alta velocidade, os pneus com pressão insuficiente são submetidos
a um maior trabalho de flexão. Como consequência, aquecem em excesso,
provocando o desprendimento da banda de rodagem e até um rebenta-
mento. Mantenha sempre os valores da pressão recomendados.•Uma pressão insuficiente ou uma pressão excessiva reduz substancial-
mente o tempo de vida dos pneus e reflecte-se negativamente no compor-
tamento do veículo, aumentando o risco de ocorrerem acidentes!Nota sobre o impacte ambiental
Uma pressão dos pneus insuficiente faz aumentar o consumo de
combustível.Controlo da pressão dos pneus
O sistema de controlo da pressão dos pneus controla durante
a condução a pressão dos quatro pneus.O sistema utiliza os sensores de velocidade das rodas do ABS. Funciona
analisando a velocidade de cada uma das rodas, assim como o seu espectro
de frequência.
Para o seu perfeito funcionamento devem utilizar-se pneus originais SEAT.
Além disso, deve verificar-se regularmente a pressão e, se necessário,
corrigi-la.
Sempre que se efectue um ajuste da pressão dos pneus ou a substituição de
um ou mais pneus deve fazer-se o Reset do sistema premindo o interruptor
SET na consola central.
ATENÇÃO! Continuação
AlteaXL_PT.book Seite 257 Montag, 7. September 2009 3:55 15

Jantes e pneus

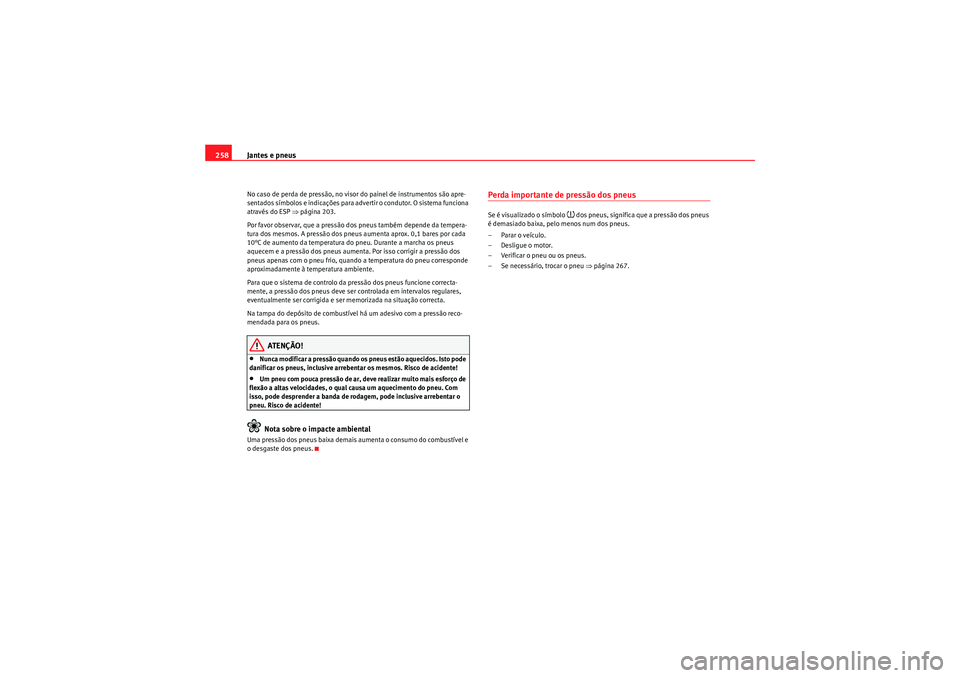

258No caso de perda de pressão, no visor do painel de instrumentos são apre-
sentados símbolos e indicações para advertir o condutor. O sistema funciona
através do ESP ⇒página 203.
Por favor observar, que a pressão dos pneus também depende da tempera-
tura dos mesmos. A pressão dos pneus aumenta aprox. 0,1 bares por cada
10°C de aumento da temperatura do pneu. Durante a marcha os pneus
aquecem e a pressão dos pneus aumenta. Por isso corrigir a pressão dos
pneus apenas com o pneu frio, quando a temperatura do pneu corresponde
aproximadamente à temperatura ambiente.
Para que o sistema de controlo da pressão dos pneus funcione correcta-
mente, a pressão dos pneus deve ser controlada em intervalos regulares,
eventualmente ser corrigida e ser memorizada na situação correcta.
Na tampa do depósito de combustível há um adesivo com a pressão reco-
mendada para os pneus.
ATENÇÃO!
•Nunca modificar a pressão quando os pneus estão aquecidos. Isto pode
danificar os pneus, inclusive arrebentar os mesmos. Risco de acidente!•Um pneu com pouca pressão de ar, deve realizar muito mais esforço de
flexão a altas velocidades, o qual causa um aquecimento do pneu. Com
isso, pode desprender a banda de rodagem, pode inclusive arrebentar o
pneu. Risco de acidente!Nota sobre o impacte ambiental
Uma pressão dos pneus baixa demais aumenta o consumo do combustível e
o desgaste dos pneus.
Perda importante de pressão dos pneusSe é visualizado o símbolo
 dos pneus, significa que a pressão dos pneus
é demasiado baixa, pelo menos num dos pneus.
– Parar o veículo.
–Desligue o motor.
– Verificar o pneu ou os pneus.
– Se necessário, trocar o pneu ⇒ página 267.
AlteaXL_PT.book Seite 258 Montag, 7. September 2009 3:55 15
